旋塞式截止阀芯 旋塞结构的原理、优势与应用解析

在工业流体控制领域，阀门的切断与调节精度直接影响系统安全与效率。旋塞式截止阀芯作为一种将旋塞结构与截止阀功能相融合的创新设计，近年来在化工、制药、食品等高洁净与高密封要求场景中获得了广泛关注。本文将围绕其旋塞核心结构，解析其工作原理、性能优势及典型应用。

一、结构本质：旋塞与截止功能的融合

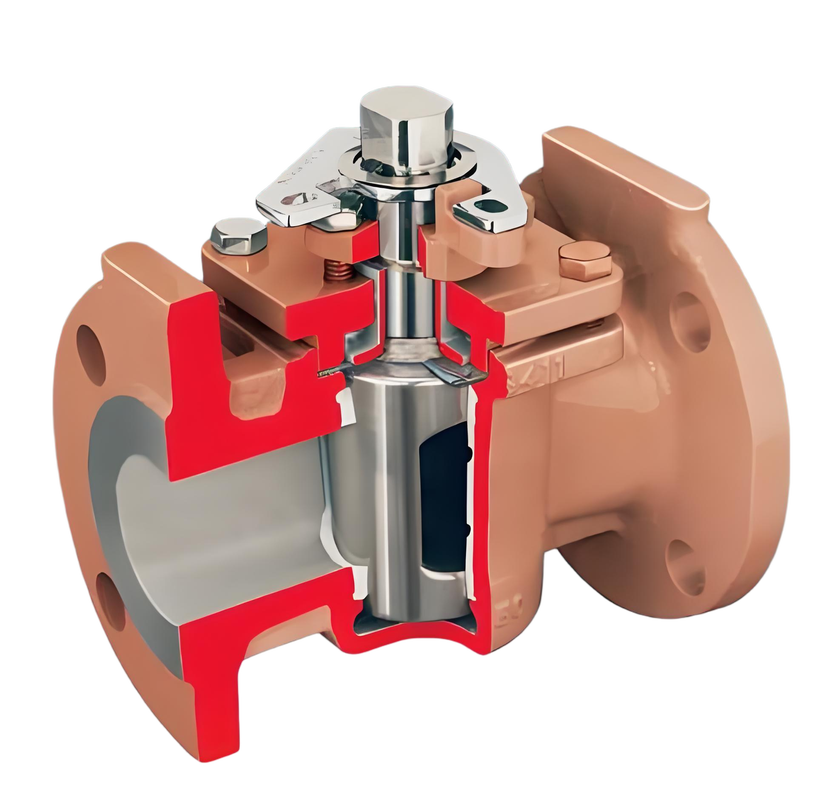

旋塞式截止阀芯的核心在于“旋塞”结构。与传统截止阀依靠阀芯沿阀座轴线上下移动来实现启闭不同，旋塞式阀芯采用锥形或圆柱形塞体，塞体上开有与流道相匹配的通孔。通过旋转塞体，使通孔与阀体流道对齐或错开，从而实现对介质的接通与切断。

与此该阀芯在设计上保留了截止阀的密封逻辑：塞体与阀座之间采用精密配合的锥面或圆柱面接触，形成面密封。这种“旋转启闭、面接触密封”的复合方式，使阀门在关闭时具备截止阀的严密性，在操作时又具备旋塞阀的快速响应特性。

二、工作原理：90度旋转实现快速切断

旋塞式截止阀芯的操作极为直接。当塞体通孔轴线与流道轴线一致时，阀门处于全开状态，介质阻力小、流通顺畅；当旋转90度使通孔与流道垂直时，塞体实心部分封堵流道，阀门关闭。由于启闭仅需四分之一圈旋转，相比传统截止阀多圈手轮操作，响应速度显著提升，特别适合需要频繁切换或紧急切断的工况。

三、性能优势：密封、耐压与低维护

1. 密封可靠性高。旋塞与阀座采用锥面配合，配合面经过研磨，形成金属对金属或金属对非金属的紧密贴合。部分设计还辅以弹性密封圈或润滑脂辅助密封，进一步降低泄漏风险。

1. 流阻小、通流能力强。全开时流道近似直通，介质不改变方向，压损远低于普通截止阀的S形流道。

1. 耐高压与抗冲刷。塞体为整体结构，受力均匀，适用于较高压力等级。锥面密封在介质压力作用下具有自紧效应，压力越高密封越紧。

1. 维护简便。旋塞式阀芯通常可设计为可拆卸结构，研磨或更换密封面较为方便，且启闭过程中密封面之间主要为旋转摩擦，磨损相对均匀。

四、典型应用场景

旋塞式截止阀芯尤其适合以下工况：需要快速启闭的工艺管线；含颗粒或结晶介质的场合（旋塞旋转可刮除密封面附着物）；高洁净要求的制药与食品级管路（无死区、易清洗）；以及空间受限、不宜安装多圈操作机构的紧凑型设备。

五、选型与使用要点

选用旋塞式截止阀芯时，需关注介质温度与腐蚀性对塞体材料的要求，合理选择锥度配合间隙与密封副材质；对于高粘度或易固化介质，可考虑带加热夹套或定期旋转防卡设计；安装时应保证操作手柄的旋转空间，并定期对密封面进行润滑或研磨维护，以延长使用寿命。

旋塞式截止阀芯以旋塞结构为基础，巧妙融合了截止阀的密封性与旋塞阀的快速操作性，在流体控制系统中实现了“关得严、开得快、流得畅”的综合效果。随着材料工艺与精密加工技术的进步，这一阀芯形式将在更多高端工业场景中发挥重要作用。
